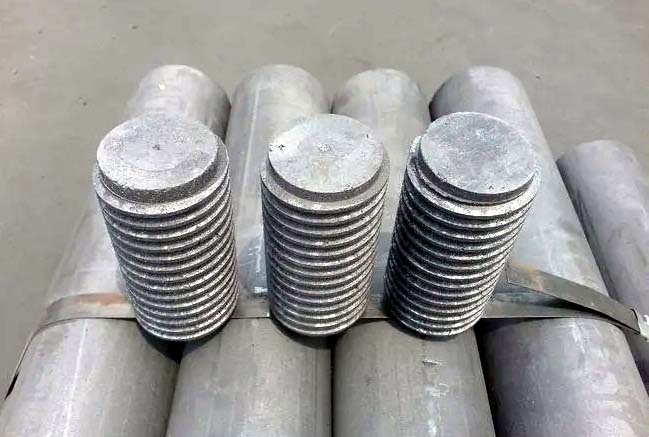

GrindoSonic MK7彈性模量無損檢測系統可用于石墨產品，如石墨電極行業的不同領域，從生產中的質量控制、材料特性、研發、產品工程到工藝優化。
在生產過程中質量控制是一個重要應用。通過測量彎曲共振頻率，可使用GrindoSonic MK7測試石墨電極裂紋或復合不均勻性（復合成分變化）、尺寸偏差。裂紋太多的產品將被歸類為“不良”。 材料中含水量會改變材料的密度。密度與縱向壓縮模式頻率成1比1的關系。這個頻率的測量是一個非常好的參數來檢查材料中的含水量。

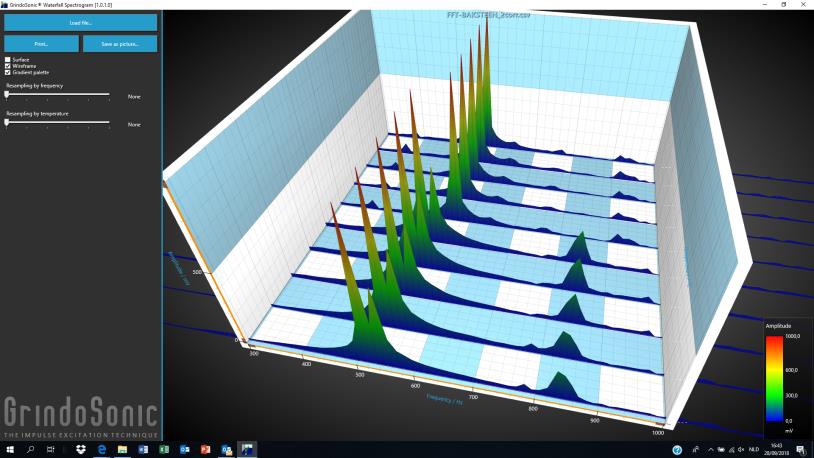

一張全天瀑布圖可以方便、全面、清晰地顯示彎曲頻率峰值的分布（這與材料質量密切相關）和該峰值的寬度（=阻尼，與產品中是否存在裂紋密切相關）。此外，完整的頻率特征（頻譜）可以繪制在瀑布圖中，以提供一天生產中零件頻率變化的概況（或者如果希望更長的時間，可以自由定義時間間隔，例如一周、一個月…）。
測試過程非常簡單，只需要把一個大電極放在一個可以自由振動的支架上（木塊或金屬棒），測量一個大電極大約需要3秒鐘。

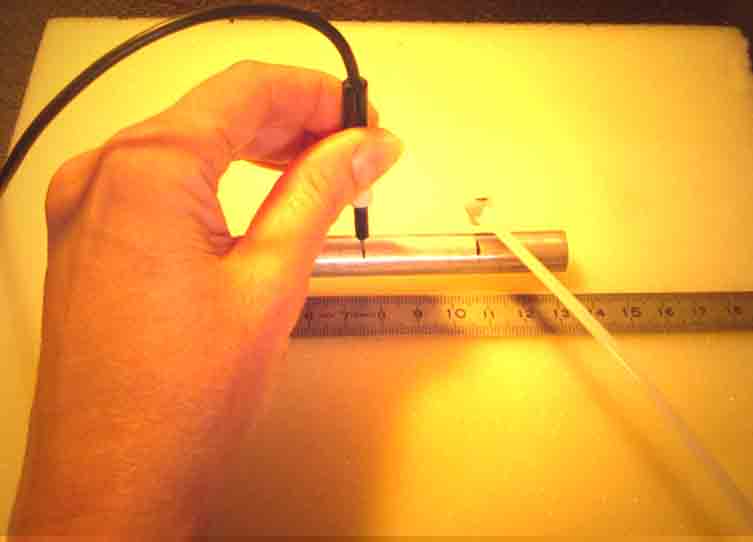

在研發過程中，材料特性E-模量、G-模量和泊松常數可通過對小矩形石墨樣品的一次激發來精確測量。只需將樣品放在橡膠或泡沫支架上，用小錘（標配）在扭轉和彎曲模式零線之間無損地敲擊?？赏瑫r(shí)測得彎曲模態頻率和扭轉模態頻率。根據這兩個頻率（計算需要樣品的尺寸和質量）以及材料的泊松常數計算E-模量和G-模量。
這些參數可以在濕樣品或干樣品上進行測量，使用不同的混合物，在一段時間內觀察變化演化，熱處理前后等。由于該方法完全無損，因此可以根據需要多次重新測量同一樣品，以查看趨勢。
通過兩種方法測量一系列試樣，可以很容易地建立斷裂強度與共振頻率之間的關系：首先是無損的GrindoSonic MK7脈沖激勵，然后是破壞性拉伸試驗。一旦建立了這種相關性，新的樣品就可以在幾秒鐘內用GrindoSonic“敲擊和讀數”法進行無損測量。
使用選配的GrindoSonic HT高溫裝置，可測量不同溫度下的E模量、G模量和泊松比變化關系。系統可以對溫度曲線進行任意編程至所需的1200、1500或1800°C。因此，可以分析新化合物和添加劑對材料E模量特性的影響，或者裂縫或孔隙率的引入/存在。材料的干燥特性可以在時間/溫度曲線上模擬。也可以研究材料的相移和結晶過程。

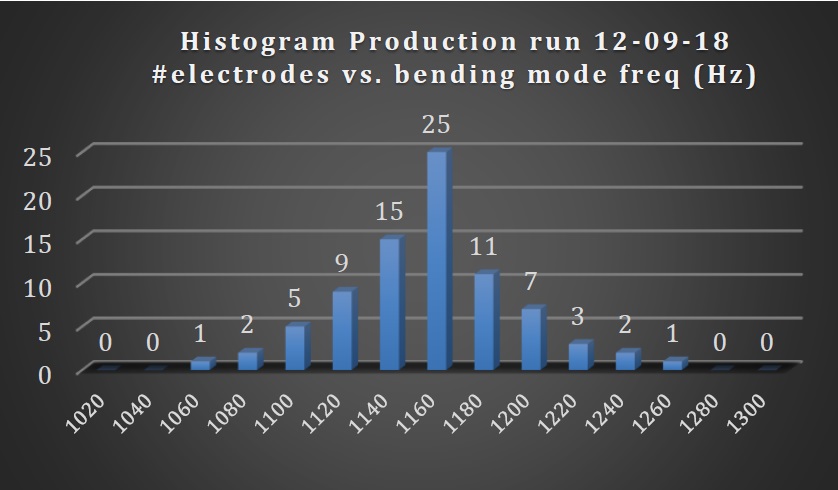

產品的質量可以通過頻率直方圖來分析。通過這種方式，材料和制造過程都可以輕松、無損地進行分析和優化，確保產品具有相同的預期恒定質量。
所有上文提到的測量都是基于脈沖激勵技術，其中的主要過程包括兩個步驟：“敲擊”和“讀取”。這可以通過基本的GrindoSonic MK7儀器手動執行，也可以通過GrindoSonic IL和HT系統實現全自動和在線操作，以及將溫度變化到1800°C。這一原理與“傾聽”激發反應的手動和自動方法相類似。
